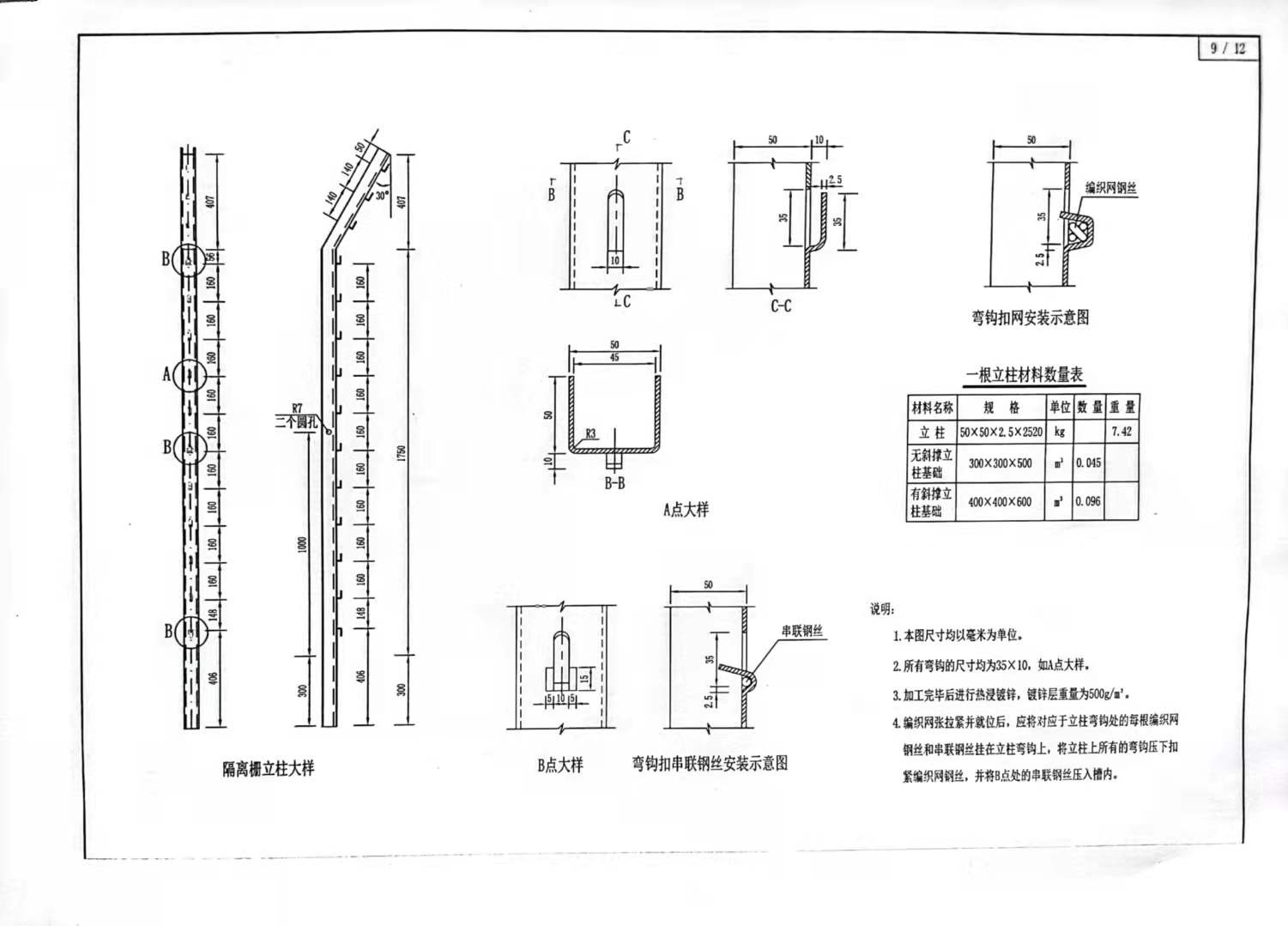

U型隔離柵柱及編織網隔離柵說明:

      1、本圖尺寸均以毫米為單位。

      2、所有彎鉤的尺寸均為35x10，如A點大樣。

      3、加工完畢后進行熱浸鍍鋅，鍍鋅層重量為500g/m。

      4、編織網張拉緊并就位后，應將對應于立柱彎鉤處的每根編織網鋼絲和串聯鋼絲掛在立柱彎鉤上，將立柱上所有的彎鉤壓下扣緊編織網鋼絲，并將B點處的串聯鋼絲壓入槽內。

立柱及斜撐，采用冷彎等邊槽鋼，并應符合JTG F71-2006的規定。

編織網隔離柵的所有金屬部件，均采用熱鍍鋅防腐處理。立柱、斜撐的鍍鋅量為500g/m2，緊固件、連接件的鍍鋅量為350g/m2，隔離柵鋼絲的鍍鋅量為135g/m2。

   編織網隔離柵和焊接網隔離柵防腐處理均應符合《公路交通工程鋼構件防腐技術條件》（GB/T 18226-2015）的有關規定
